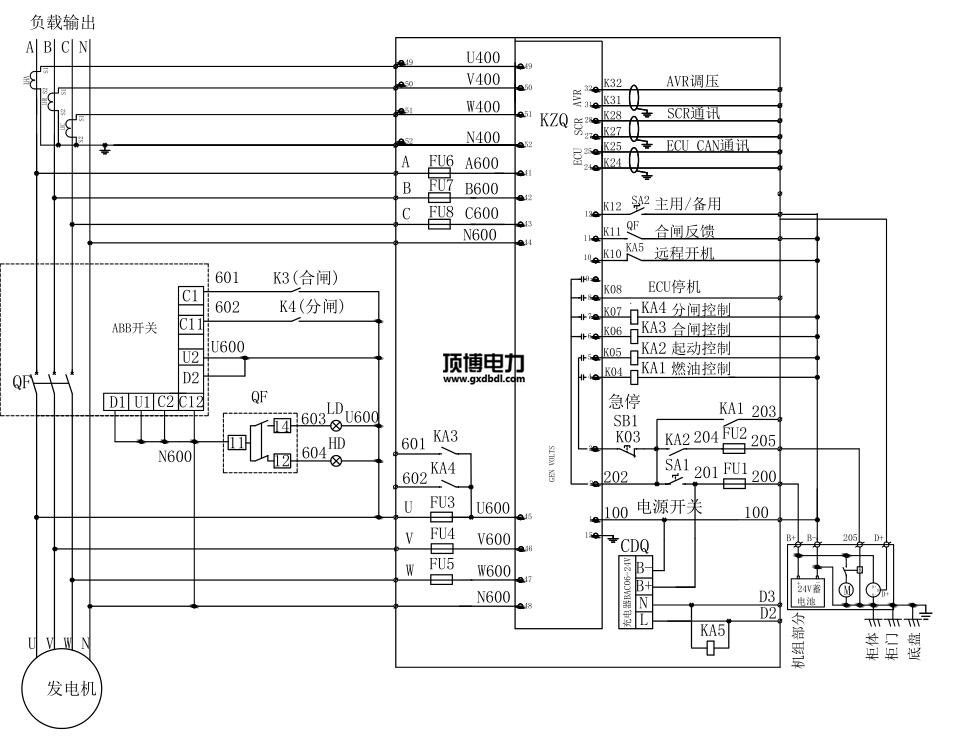

580KW重油来电站厂机并机柜路线图机电图原则：由充设备器AC220V/DC24V，给予来电站厂机调节器采用打出主机电源DC24V。来电站厂机启用后由KA5讨论会220V里边继设备打出另一个启用数据。重油来电站厂机调节器进行数据管控回路把来电站厂机的直流直流电压、直流电压，帧率，速比等来电站厂机的不同性能参数数据回访到调节器，由调节器发来指命。   当柴油发动机并网发电厂机初始化后，把电邮到电电源开关按钮柜顶部的主母排。设定器借助系统化软件追踪做到一定的生活条件初始化汽油设定，起动时设定，借助DC24V继电气产品输入工作输入输出4g数据信息。并网发电厂机设定器借助电阻降监控电路，监控到无法漏电短路器初始化电阻降，设定器借助KA3继电气产品输入工作输入输出送电4g数据信息，合上主电电源开关按钮断路，漏电短路器送电后送电技巧灯亮。当设定系统化软件要求分闸的之前，借助KA3分闸继电气产品输入工作输入输出分闸4g数据信息，主电电源开关按钮漏电短路器分闸，漏电短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主转换开关柜
数字序号	各称	类型产品规格	政府部门	规模	工厂
1	万用式构架万能断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发三相电汽轮发动机组汽轮发动机组有效智能控制器	HGM9510	只	2	众智
3	交流电供电信息模块	BAC06A	只	2	众智
4	超小型中心继电子产品	HH52P    DC24V	只	8	正泰
5	微型中央继电子产品	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	移动红绿灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地系统铜排	TMY-60*6	米	2	国优
13	隔热子	正方形，鲜红色，M10	只	12	海坦
14	辅助材料		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
