广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

121226

柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

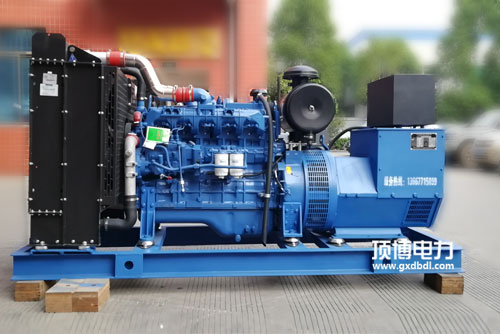

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

绝缘端子序列号	接头号码	模块	讲解
6号端子排	101、106	24v电源零线、穿越火打印输出	有源打出，1A AC220v
	101、106	I路做工作电压零线、地线设置	AC 220V
	104. 105	II路作业电源适配器零线、火钱进入	AC 220V
2号接线鼻子	201、206	开张为无源调控，收缩为有源调控	具体情况见SYK1型
	202	外观无源有效控制数据信息设置公开端
	203	与202闭拢后L路重合闸
	204	与202倒圆角后O路分闸	I/II路分闸
	205	与202合拢后II路分闸
3号端子排	301. 306	未运行，室内已直连	400A不低于搭配
	302	无源具体位置跟进数据信息所在通用端	总体型为有源打印输出，其他的形号为无源输
	303	I路重合闸后与302关闭
	304	0路重合闸后与302合闭
	305	II路重合闸后与302闭锁
9号接线端子	401.406	未运行，组织结构已直连	400A以上的加装
	402.403	I路送电后闭拢	无源1A AC220V
	404.405	II路重合闸后关闭	无源1A AC220V
5号接线端子	501-506	自理解无线信号打印输出端	400A左右选装无源1A AC220v
