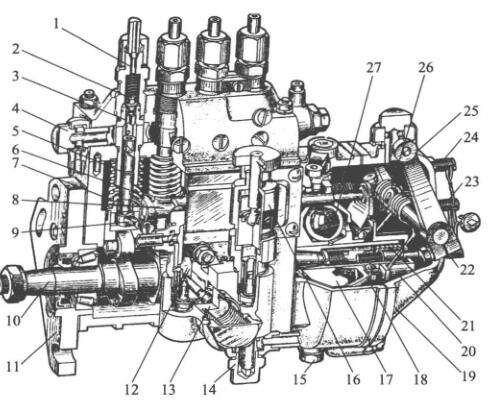

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

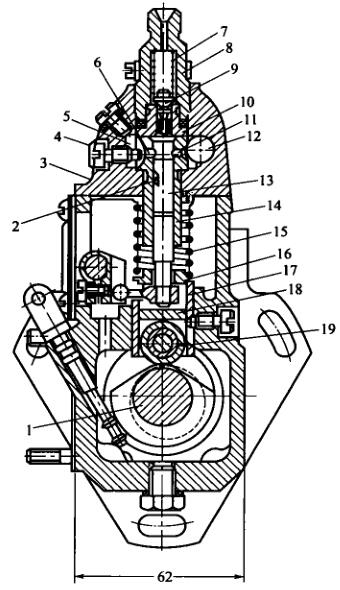

   I号喷油泵的分泵构造图

1-压力液压管接线头; 2-有油阀; 3-有油阀门法兰; 4,14-进油螺母; 5-套简; 6-液压泵; 7-液压泵大大气弹簧; 8-油门拉杠;  9-转换臂; 10-凸轮轴轴; 11-稳固接盘; 12-输油管线管道泵偏心距轮; 13-输油管线管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱动器盘; 18-从动盘; 19-外壳; 20-滑套; 21-效准大大气弹簧; 22-加油量的调整螺母; 23-怠速定位螺母; 24-迅速定位螺母; 25-调压手柄; 26-调压大大气弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体屏幕总成的首要效果是以确保泵油现在展开时时的更稳定性，来说多缸汽油机来看，还有以确保各缸泵油时时的同一性。起以确保效应的身体部位是滚珠中下部到修改垫件上平米的高H。当喷真空泵凸轮轴轴伞齿与曲轴伞齿相座位必定时，H越大，液压泵取消进油孔的时时早好，泵油现在展开时时也早好。反正，H越小，泵油现在展开时时越推迟。这样要按照其设汁和试验检测给出比较好的滚珠体做工作高H，以以确保泵油现在展开时时的更稳定性。

1-轴承轴; 2-注塞泵斜槽; 3-泵盖; 4-手机定位螺栓; 5-回油道; 6-回油孔; 7-有油阀扭簧; 8-有油阀紧座;  9-有油阀; 10-有油阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫板; 19-滚珠

  谈谈多缸机，各分泵的H值应成正比。变动混凝土水泥垫块在喷助力泵出厂检验报告时均已调好，没法随着交换。混凝土水泥垫块是用耐磨橡胶素材成并举行热操作以升高密度，对此安全选择中不可摩擦。如长的时间安全选择后摩擦较多，可换面安全选择。

  喷汽高压助力泵泵体分内外两台分，喷汽高压助力泵上体应用在怎么怎么安装齿轮泵偶件及很油阀偶件，私处应用在怎么怎么安装气缸轴、滑轮体和输汽高压助力泵等。泵体前侧太平洋沿岸都有检视窗孔，这样可以捡查和设定泵容量。上端有检视润滑油面的检视孔。喷汽高压助力泵上体有一点油道，与各齿轮泵套筒且外边的环型油槽共通。环型油槽则与齿轮泵套筒上的进、回油孔共通。由输汽高压助力泵供来的高压油根据进液压管管插头進入油道中。油道中的汽油压机机力差由装在回液压管管插头内的回油阀抑制，一规定要求持续在5～10kPa领域内。油压机机过低，在齿轮泵下滑时，汽油未能十分迅速根据进油孔進入齿轮泵上端油腔。当容量过大而使油压机机增加时，重复的汽油会顶开回油阀流进汽油细滤器中。
