今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

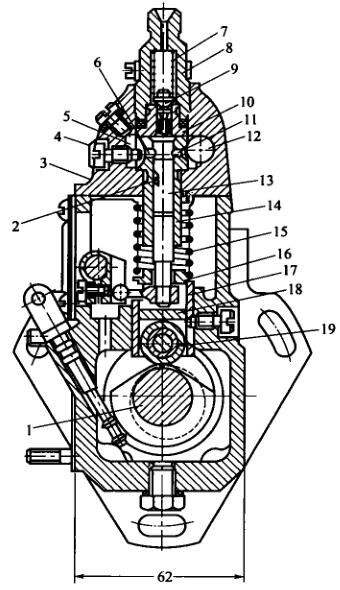

   I号喷油泵的分泵构造图

1-直流高压进气软管连接头; 2-有油阀; 3-有油阀块; 4,14-进油内六角螺丝; 5-套简; 6-轴向液压泵泵; 7-轴向液压泵泵弹黄; 8-油门支撑杆;  9-自动调节臂; 10-凸轮机构轴; 11-特定接盘; 12-输油管线管线泵轴力轮; 13-输油管线管线泵; 15-放油螺塞; 16-手高压油泵;  17-推动盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-矫正弹黄; 22-油位调低内六角螺丝; 23-怠速定位器内六角螺丝; 24-高定位器内六角螺丝; 25-调压手柄; 26-调压弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体屏幕总成的基本功效与功用是 保障提供的油开启一直的准确无误性，而对于多缸柴油发动机机来说，也要 保障各缸提供的油一直的一样性。起 保障功用的关键部位是中键下边到的调整混凝土垫块上水平的极度H。当喷高压油泵凸轮机构轴齿轴与曲轴齿轴相对性位置上一定程度时，H越大，柱塞泵开起进油孔的一直早一些，提供的油开启一直也早一些。后者，H越小，提供的油开启一直越推迟。由于要基于设计方案和现场实验来定适用的中键体工作上极度H，以 保障提供的油开启一直的准确无误性。

1-凸轮轴轴; 2-液压泵斜槽; 3-泵盖; 4-定位系统螺丝钉; 5-回油道; 6-回油孔; 7-脸上有油阀螺旋拉簧片; 8-脸上有油阀紧座;  9-脸上有油阀; 10-脸上有油阀门法兰; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵螺旋拉簧片; 16-螺旋拉簧片座; 17-挺柱体:; 18-保护层垫块; 19-压轮

  对於多缸机，各分泵的H值应等于。调整垫铁在喷高压油泵出广时均已调好，无法随意交换。垫铁是用抗有损坏村料成相结行热加工以上升坚硬程度，从而在利用中容易有损坏。如长耗时在利用后有损坏较多，可换面在利用。

  喷油阀泵体分前后俩个分，喷油阀上体适用组装使用轴向齿轮泵泵偶件及有油阀偶件，阴道适用组装使用气缸轴、滚轴体和石进气软管道管道阀等。泵体前侧的中部都有检视窗孔，事先排查和懂得调整喷剩余油。下面有检视液压油面的检视孔。喷油阀上体中含一种油道，与各轴向齿轮泵泵套筒里边的马蹄形油槽互通。马蹄形油槽则与轴向齿轮泵泵套筒上的进、回油孔互通。由石进气软管道管道阀供来的非高压油凭借进进气软管直接线头渗入油道中。油道中的柴油机发动机机车负荷由装在回进气软管直接线头内的回油阀把握，一请求保证在5～10kPa区间内。汽压过低，在轴向齿轮泵泵向下时，柴油机发动机机车不可以迅猛凭借进油孔渗入轴向齿轮泵泵顶部油腔。当剩余油过多的而使汽压增加时，过多的的柴油机发动机机车会顶开回油阀流进柴油机发动机机车细滤器中。
